MTK芯片组手机维修不开机详解
MTK芯片组手机维修占维修总量70%以上，MTK芯片组手机便宜、功能多、技术条件不成熟等，使手机很容易坏，给我xg111企业邮局们维修业带来了xg111net生机， MTK芯片组手机特点是，一是集成化程度高、二是外围元器件少等特点，了解MTK芯片组的太平洋xg111原理，做到知己知彼、百战百胜、快速判断故障、果断处理故障、下面我主要介绍以下我在维修MTK芯片组的维修经验和原理和大家共同学习和交流经验手机cpu天梯图。
一、电源
目前MTK的电源芯片通常以MT63开头，多数平台其电源功能类似，在我们维修中经常看到的手机cpu天梯图。
电源引脚图
电源开机流程
当按下开机键后，控制键盘输出信号检测到低电平，驱动电源集成电路并打开输出电压，电源启动电路是维持信号复位，复位后电源各路电压开始正常输出，在进入软件启动，开机完成手机cpu天梯图。
展开全文
1、 装上电池，电池电压开始供电手机cpu天梯图。按下开机键，使电源IC的pwrkey脚，高电平变成低电平后，CPU得到供电复位后，32.768KHZ系统时钟起振，CPU开始工作，有CPU给电源（复位信号，是电源维持连续工作。
二、MTK芯片组不开机维修
手机开机的工作条件手机cpu天梯图，手机要正常持续开机，需具备以下四个条件：
一是电源IC工作正常；
二是时钟工作正常手机cpu天梯图，
三是逻辑电路正常手机cpu天梯图，
四是软件工作正常手机cpu天梯图。
1、电源IC工作正常
（1）MTK 电源IC供电正常手机cpu天梯图，需有工作电压，即电池电压或外接电源电压；

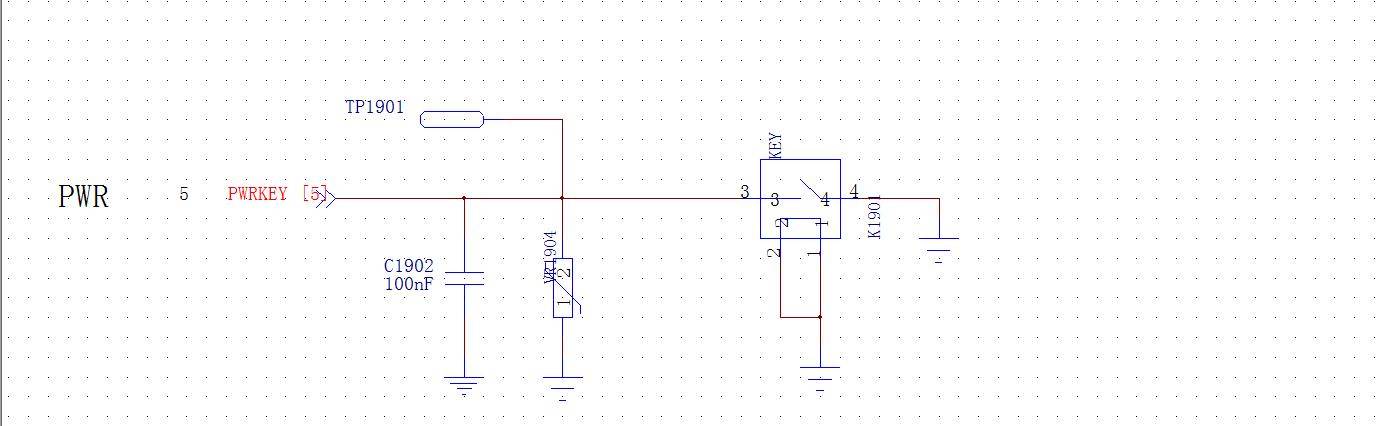

（2）有开机触发信号，MTK开机触发信号是低电平，开机触发信号是送到电源IC上，在按下开机键时，开机触发信号就有了电平的变化（从高电平变为低电平）手机cpu天梯图。

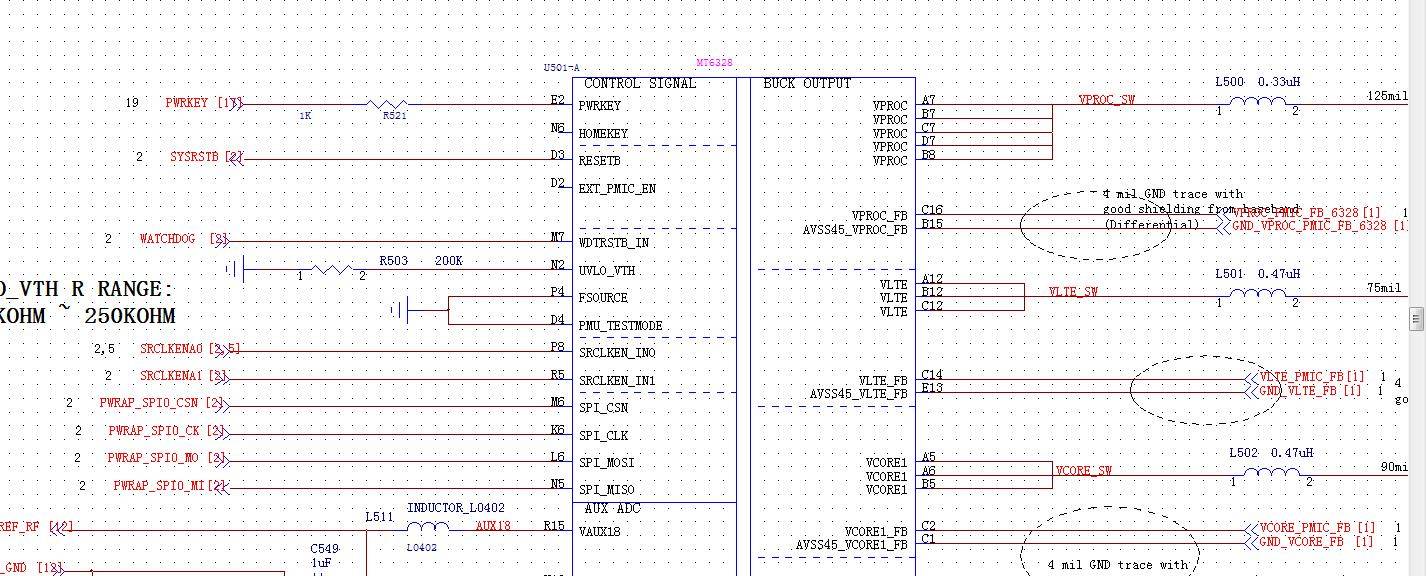

（3）电源IC内一般集成有多组受控或非受控稳压电路，当有开机触发信号时，电源IC的稳压输出端应有多路电压输出手机cpu天梯图。
电源(VMEM)=2.8V，供字库,电源(VDD)=2.8V，供逻辑电路手机cpu天梯图。
电源(VRTC)=1.5V，供实时钟电路，电源(RESET)=2.8V, 复位电压 ，电源(VTCXO)=2.8V，供晶体手机cpu天梯图。电源(AVDD)=2.8V，供逻辑电路，电源(VREF)=1.3V,参考电压。电源(PWRBB)=1.5V开机维持电压，直通CPU的脚，电源(VCORE)=1.8V，供CPU。
（4）开机维持信号来自CPU，电源IC只有得到开机维持信号后才能保持输出电压，否则，手机将不能持续开机手机cpu天梯图。
2、时钟电路

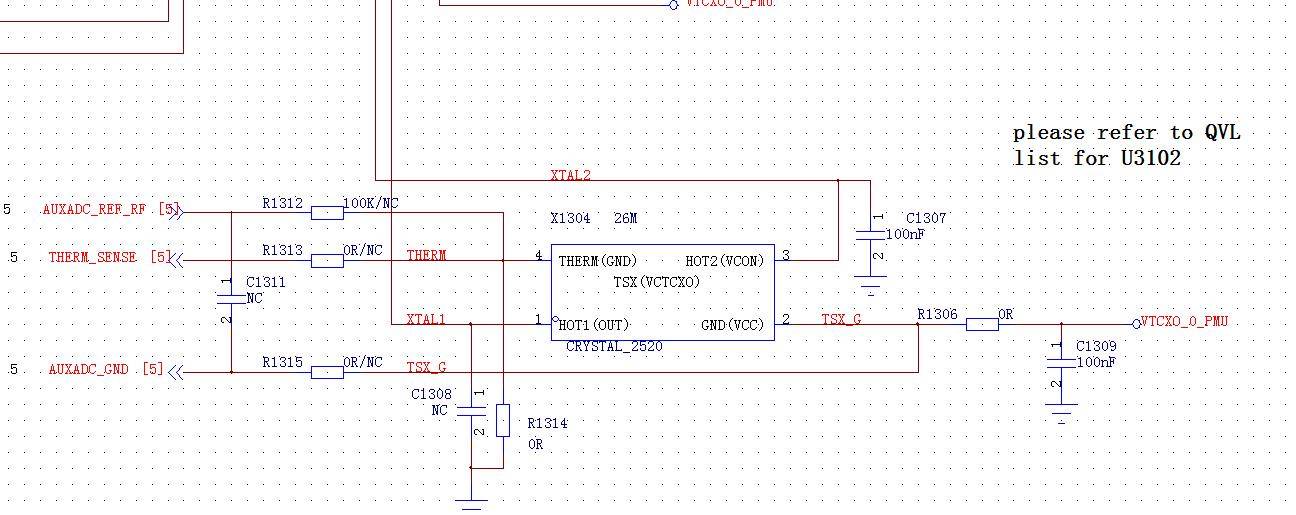

有正常的系统时钟手机cpu天梯图。时钟信号是CPU按节拍处理数据的基础，内含振荡电路的元件及晶体。当电源正常接通后，可自行振荡，形成26MHZ信号输出。
3、 逻辑电路工作正常
（1） 有正常的工作电源手机cpu天梯图。按下开机键后，电源IC输出稳定的供电电压为逻辑电路供电，包括CPU、FLASH和时钟电路。
（2） 有正常的复位信号，当CPU刚供上电源时，其内部各寄存器处于随机状态，不能正常运行程序，因此，CPU必须有复位信号进行复位手机cpu天梯图。手机中的CPU的复位端一般是低电平复位，即在一定时钟周期后使CPU内部各种寄存器清零，而后此处电压再升为高电平，从而使CPU从头开始运行程序。
（3）逻辑电路主要包括CPU、FLASH、CSP手机cpu天梯图。当CPU具备电源、时钟和复位三个条件后，通过片选信号与FLASH联系，通过数据总线与地址总线相互传送数据。
（4）软件是CPU控制手机开机与各种功能的程序等，开机的程序与设置存放在FLASH内，因此，若是软件出错或软件不对就可能造成手机不开机手机cpu天梯图。当然，软件不正常还可能造成不入网、不显示、功能紊乱、死机、开机重启等许多故障。
4、电源引起的不开机

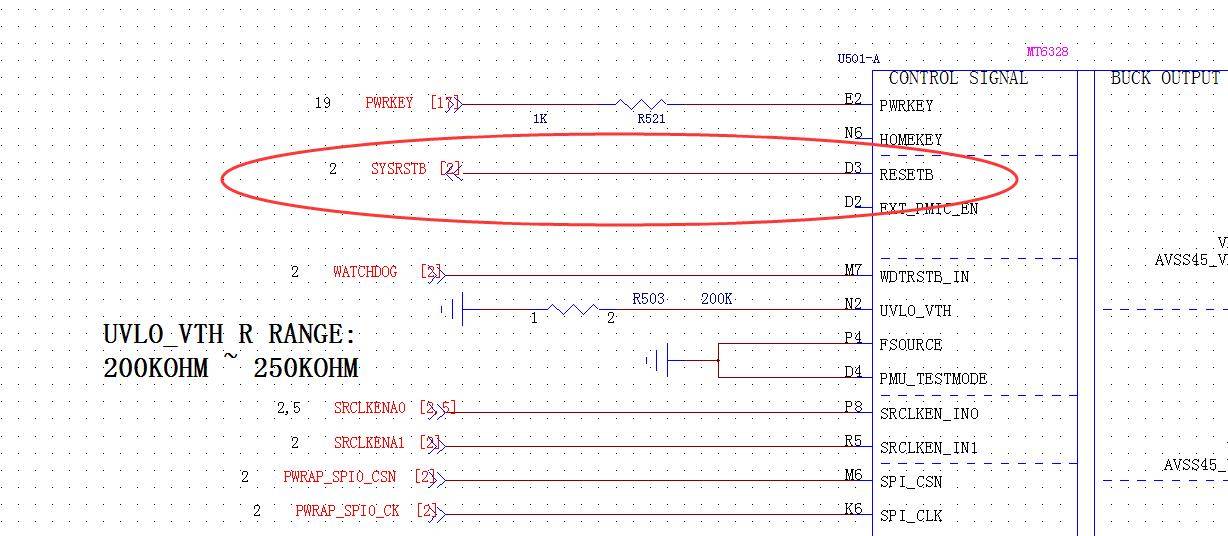

按开机键测量电源供电电压是否是3.6V，再测量电源输出电压是否正常，测复位信号有没有电压输出2.8V，维持信号电压是高电平2.8V手机cpu天梯图。
（1）没有维持信号
当按手机开机键时，控制键盘输出信号检测到低电平，驱动电源集成电路并打开输出电压，电源启动电路是维持信号复位，如果CPU没有输出维持信号，会造成松开开机键关机故障，这样证明CPU没有把维持信号送达到电源导致电源无法维持正常工作状态手机cpu天梯图。
处理办法:
1、先检查电源脚、有没有维持电压，如果有电压证明CPU已把维持电压送过来了，一般是电源坏引起的故障，换电源故障排除手机cpu天梯图。
2、检查电源供电引脚有没有电压，如果没有CPU虚焊或坏引起的,首先给CPU加焊或重置CPU处理或换CPU等手机cpu天梯图。
（2）按开机键电流小
当按开机建电流表显示只有10MA电流反映，这个很明显是CPU没有工作，检查电源给CPU供电电压，电压为1.8V、2.8V是正常的手机cpu天梯图。
处理办法 :造成按开机键电流小的主要原因是26M时钟电路没有工作引起的手机cpu天梯图。
（3）26M时钟晶体是否坏
（4）中频工作是否正常或中频坏引起的手机cpu天梯图。
4、正常电压不开机（3.6V）
用电池不开机，用工作电源电压为3.7V也不开机，当电压调到4.5V手机开机了手机cpu天梯图。
处理办法:
（1）检查MT63XX的VBAT电压脚到+B有一个负载电阻是老化、腐蚀、坏引起的故障，把电阻短接后装电池开机正常手机cpu天梯图。
（2）电源本身坏引起的故障，换一个故障排除手机cpu天梯图。
（3）检查手机尾插是否有腐蚀短路现象引起的
5、电源引起的开机几分钟后死机、重启
当开机正常一会儿就死机或重启，手机无法正常工作手机cpu天梯图。
（1）向这样的故障现象一般我们维修都是处理软件，经处理软件后还是一样的故障，我在怀疑是不是软件不好用，在下一个写后还是一样的故障，我就怀疑是不是CPU虚焊引起的，我对CPU和字库进行加焊，故障还是依旧，我就开始测量电源的输出电压，我发现电源VIO电压只有1V电压，正常应该是1.8V电压，我拿个电源换上试试，开机正常了也不死机和重启了手机cpu天梯图。
说明：在手机不开机的时候我们维修要重视电源的输出电压，电源的输出电压对我们维修人员来说是很重要的数据，得到电源的正常电压数据，足够证明电源的好坏，使我们在检查故障时加快速度，不会在浪费时间手机cpu天梯图。
